SHUTR Sensor XR/EP

SHUTR Sensor XR/EP

€185,00 EUR
€185,00 EUR
Sale Ausverkauft
Versand wird beim Checkout berechnet

Der Sensor wird am Stromkabel einer Verarbeitungsmaschine befestigt und erkennt, ob die Maschine eingeschaltet ist. Bei Aktivierung kann der Sensor XR/EP direkt einen elektropneumatischen Schieber (24V DC-Spule) steuern. Die Empfindlichkeit lässt sich über die SHUTR Connect App einstellen. Siehe die Sensor+-Option für den Anschluss von bis zu 4 Schieber. Für mehr als 4 Schieber und/oder wenn Sie den Absauger steuern möchten, benötigen Sie einen SHUTR Controller. Eine externe Antenne sorgt für eine verbesserte Reichweite von bis zu 100 Metern. Stromversorgung erfolgt über ein kleines 24VDC-Netzteil zur Wandmontage mit einem 4 Meter langen Kabel (im Lieferumfang enthalten).

Documentation

SHUTR Sensor, Sensor XR/EP Installationsanleitung DE Rev. 004 (21-10-2025)

Vollständige Details anzeigen

Einfache Installation

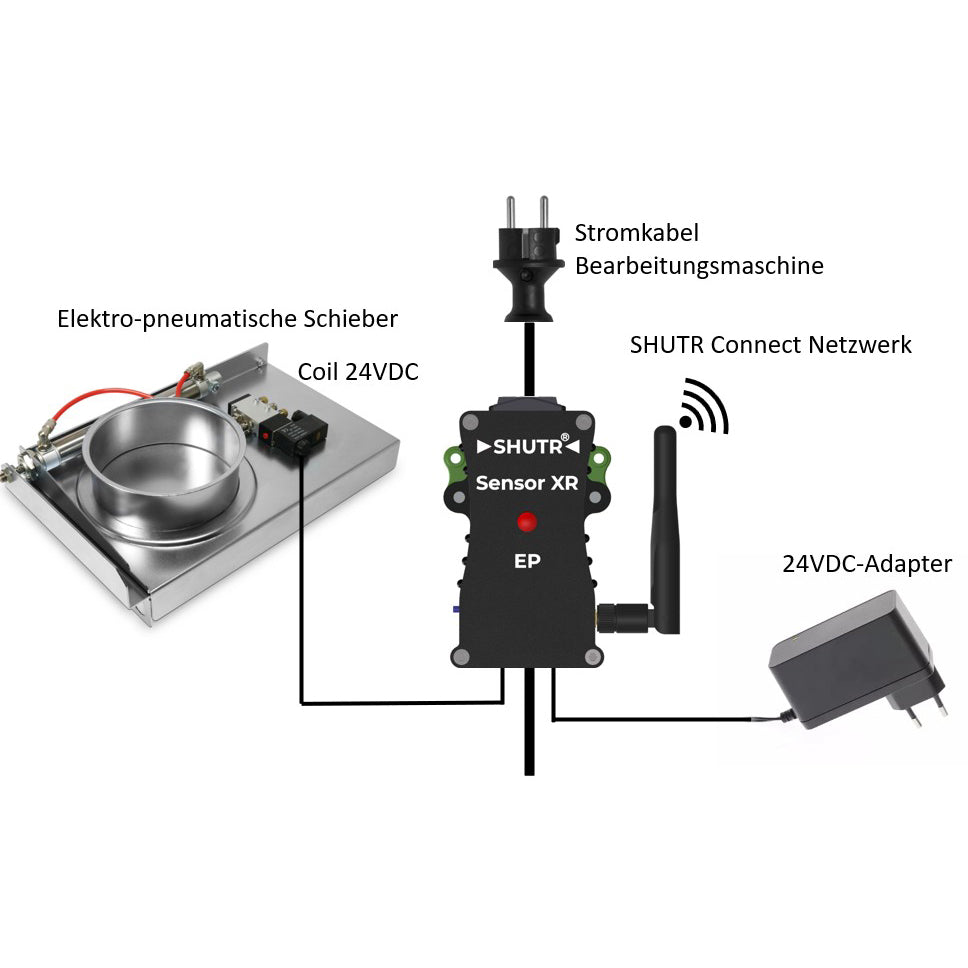

Einen EP-Schieber anschließen

Der SHUTR Sensor XR/EP verfügt über einen 24V DC-Ausgang, der direkt einen elektropneumatischen Schieber steuert.

Connect an EP damper to the sensor

Sensor installation

Der Sensor wird über ein 24VDC-Netzteil zur Wandmontage mit Strom versorgt. Das Kabel des Netzteils sowie das Kabel von der Spule des elektropneumatischen Schieber werden direkt in das Gehäuse des Sensors XR/EP eingesteckt. Anschließend wird der Sensor einfach am Stromkabel der Maschine befestigt.

Standalone operation

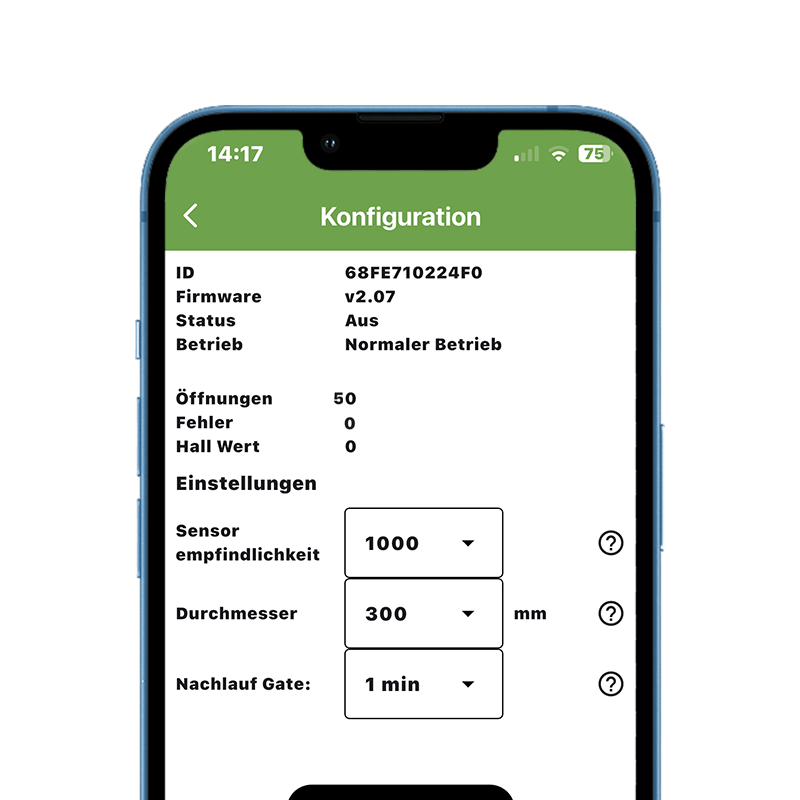

Sensor XR/EP Konfiguration

Verwenden Sie die SHUTR Connect App, um den Sensor zu konfigurieren. Stellen Sie den Durchmesser des EP-Schieber, die Sensorempfindlichkeit und die Nachlaufzeit ein.

Standalone oder networked

Automatisierte Staubabsaugung

Verwenden Sie den SHUTR Sensor XR/EP als Einzelgerät oder als Teil eines SHUTR Connect Netzwerks mit mehreren SHUTR Schieber und/oder EP-Schieber.

Bis zu 4 Schieber: Sensor+-Option ohne Aktivierung des Absauger

Mehr als 4 Schieber: Verwenden Sie den SHUTR Controller mit Absauger-Aktivierung
